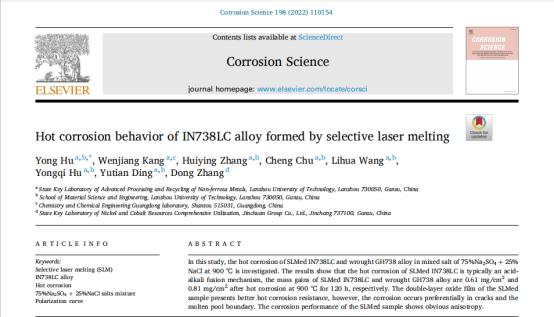

?年開年，省部共建有??屬先進(jìn)加?與再利?國家重點實驗室和材料科學(xué)與?程學(xué)院丁??教授團(tuán)隊的最新科研成果以題為《Hot Corrosion Behavior of IN738LC Alloy Formed by Selective Laser Melting》在國際腐蝕科學(xué)領(lǐng)域TOP期刊Corrosion Science（影響因?7.205）在線發(fā)表。該項研究?作是由省部共建國家重點實驗室與金川集團(tuán)鎳鈷資源綜合利用國家重點實驗室合作完成，論?主要完成人為蘭州理工大學(xué)碩士研究生康文江和張會瑩，第一作者和通訊作者為胡勇副教授。
選區(qū)激光熔化（SLM）技術(shù)在制備結(jié)構(gòu)復(fù)雜、性能優(yōu)異的零部件等??具有顯著的優(yōu)勢，該技術(shù)的發(fā)展加速了新型鎳基?溫合?的研制步伐和應(yīng)?領(lǐng)域的進(jìn)?步拓展。IN738合?制造的零部件主要服役在?溫復(fù)雜應(yīng)?條件下，且?期暴露于含硫燃料和含鹽環(huán)境中。當(dāng)燃料燃燒時，沉積在合?表?的硫酸鹽會加速合?氧化，極易發(fā)?熱腐蝕現(xiàn)象。復(fù)雜多樣的服役條件是造成材料失效的外因，?合?的成分設(shè)計、微觀組織形態(tài)和成型?藝控制等會對其性能產(chǎn)?極?的影響。SLM技術(shù)制備材料的顯微組織與傳統(tǒng)鑄造和鍛造制備材料組織有明顯的差異，其成型件內(nèi)部的熔池組織構(gòu)成、搭接與形態(tài)變化、孔隙及裂紋分布等均會對其耐熱腐蝕性能產(chǎn)?影響。為此本論?針對IN738合?特殊的服役條件，對SLM技術(shù)制備的IN738LC合?與傳統(tǒng)變形態(tài)GH738合?在900℃ 、75%Na2SO4+25%NaCl混合熔鹽中的熱腐蝕?為進(jìn)?系統(tǒng)研究，對?分析耐熱腐蝕性能的變化規(guī)律，揭示其在?溫熔鹽服役條件下的腐蝕機(jī)理。研究表明：SLM技術(shù)制備的材料在裂紋及熱穩(wěn)定性較差的熔池邊界會優(yōu)先發(fā)?腐蝕，且試樣的耐腐蝕性能存在顯著的各項異性。由于SLM技術(shù)成型的IN738LC合?具有雙層保護(hù)性氧化膜結(jié)構(gòu)（外層由Cr2O3 和少量TiO2 組成，內(nèi)層為致密完整的Al2O3 層），因此相較于同條件下形成單?Cr2O3 或Al2O3 氧化層的變形態(tài)GH738合???，具有更好的耐熱腐蝕性能。該項研究為采?SLM技術(shù)制備的IN738LC合?在實際?況條件下的應(yīng)?提供了理論依據(jù)和技術(shù)?持。
該項研究?作得到?肅省科技重?專項計劃、蘭州理??學(xué)紅柳?流學(xué)科建設(shè)基?和?肅省教育廳“雙? 流”科研重點項?的?持。（撰稿：周宏偉，審核：石玗）
甘公網(wǎng)安備 62010002000207號
